उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
मॉडल संख्या: HM4X-3515-2HD
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: चौड़ाई 2200 x लंबाई 5200 x ऊंचाई 2350 मिमी
प्रसव के समय: 15 कार्यदिवस
भुगतान शर्तें: L/C,D/A
Platformdimensions: |
2000×1500mm |
Workpiece size: |
1400×1400×2 |
Feed height: |
≤6500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Platformdimensions: |
2000×1500mm |
Workpiece size: |
1400×1400×2 |
Feed height: |
≤6500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |

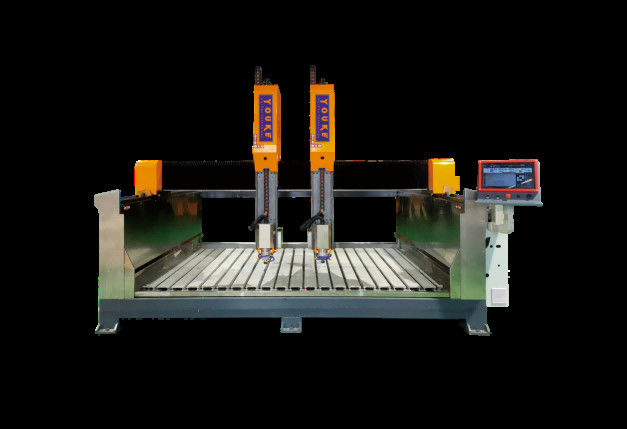

4-अक्ष स्विंगिंग सिर उत्कीर्णन मशीन एक उन्नत सीएनसी उत्कीर्णन उपकरण है जो विशेष रूप से इस्तेमाल किया जाता है जटिल आकारों और सतहों के साथ सामग्री को नक्काशी और प्रसंस्करण करने के लिए। पारंपरिक तीन-अक्षीय उत्कीर्णन मशीन की तुलना में, 4-अक्षीय उत्कीर्णन मशीन एक घूर्णन अक्ष जोड़ती है,अक्सर "स्विंग हेड" या "रोटिंग एक्सिस" के रूप में जाना जाता है, जो उपकरण को अधिक कोणों और दिशाओं में उत्कीर्णन कार्य करने की अनुमति देता है।
★ शंघाई वीहोंग कंपनी से उपकरण प्रणाली, उपकरण चार-अक्ष लिंक का समर्थन करता है ((आरटीसीपी समारोह के साथ),चौथी अक्ष स्विंग सिर 180° उत्कीर्णन कर सकते हैं, प्रभावी ढंग से पत्थर घुमावदार सतह और स्तंभ टोपी पक्ष कोण उत्कीर्णन की समस्या को हल;
★ ब्रांड सर्वो मोटर,आरवी रिड्यूसर,उच्च गति,उच्च परिशुद्धता,अच्छी स्थिरता द्वारा संचालित उपकरण;
★ पूरी मशीन का एक्स,वाई और जेड ट्रांसमिशन 30/35 आयातित रैखिक वर्ग रेल को अपनाता है,और स्विंग हेड उच्च परिशुद्धता वाले Qinchuan RV रिड्यूसर को अपनाता है,जिसमें भारी भार सहन करने की क्षमता है,सुचारू संचालन और उच्च मशीनिंग सटीकता;
★ पूरी मशीन मोटी इस्पात पाइप वेल्डिंग को अपनाती है,मजबूत कठोरता विकृति के लिए आसान नहीं है,स्टेनलेस स्टील धड़ और मेज को घेरता है,उपकरण का समग्र सेवा जीवन अधिक है.
विभिन्न मापदंड
| उत्पाद का नाम | 4-अक्ष वाले स्विंगिंग हेड पत्थर नक्काशी मशीन HM4X-3515-2HD |
| प्लेटफार्म आयाम | 2000×1500 मिमी |
| काम करने वाले टुकड़े का आकार | 1400×1400×2 |
| फ़ीड ऊंचाई | ≤6500 मिमी |
| रिक्त गति | 25 मीटर/मिनट |
| प्रसंस्करण की गति | 1-15 मीटर/मिनट |
| धुरी शक्ति | 7.5KW पानी से ठंडा धुरी |
|
मोटर |
1.5kw AC डिजिटल सर्वो मोटर |
| कम करनेवाला | (चिंगचुआन) RV121:1 |
| परिचालन वोल्टेज | AC380V/50Hz |
| फ़ाइल प्रारूप | जी-कोड/एचपीजीएल |
| नियंत्रण प्रणाली | वेईहोंग 4अक्ष |
| मशीन का आयाम | 4500 × 2300 × 2300 मिमी |
| वजन | 3200 किलोग्राम |
| धुरी की गति | 6000~15000rpm/min |
