उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
मॉडल संख्या: HM4X-3516-2H-8D
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: चौड़ाई 2200 x लंबाई 5200 x ऊंचाई 2350 मिमी
प्रसव के समय: 15 कार्यदिवस
भुगतान शर्तें: L/C,D/A
वर्कपीस का आकार: |
350×1600×8 |
फ़ीड ऊंचाई: |
≤400 मिमी |
रिक्त गति: |
25 मी / मिनट |
संसाधन गति: |
1-15 मी / मिनट |
धुरी शक्ति: |
7.5KW वाटर-कूल्ड स्पिंडल |
स्पिंडल स्पीड: |
6000~24000rpm/min |
मोटर: |
1.5kw/2.3kw AC डिजिटल सर्वो मोटर |
कम करने: |
RV90:1,110रिड्यूसर |
ऑपरेटिंग वोल्टेज: |
AC380V / 50 हर्ट्ज |
फाइल का प्रारूप: |
जी-कोड/एचपीजीएल |
नियंत्रण प्रणाली: |
वेईहोंग 4 अक्ष वैकल्पिक रेजर स्काईहाइड हैंडल |
मशीन का आयाम: |
5400 × 2900 × 3300 मिमी |
वजन: |
4500 किग्रा |
वर्कपीस का आकार: |
350×1600×8 |
फ़ीड ऊंचाई: |
≤400 मिमी |
रिक्त गति: |
25 मी / मिनट |
संसाधन गति: |
1-15 मी / मिनट |
धुरी शक्ति: |
7.5KW वाटर-कूल्ड स्पिंडल |
स्पिंडल स्पीड: |
6000~24000rpm/min |
मोटर: |
1.5kw/2.3kw AC डिजिटल सर्वो मोटर |
कम करने: |
RV90:1,110रिड्यूसर |
ऑपरेटिंग वोल्टेज: |
AC380V / 50 हर्ट्ज |
फाइल का प्रारूप: |
जी-कोड/एचपीजीएल |
नियंत्रण प्रणाली: |
वेईहोंग 4 अक्ष वैकल्पिक रेजर स्काईहाइड हैंडल |
मशीन का आयाम: |
5400 × 2900 × 3300 मिमी |
वजन: |
4500 किग्रा |
परिचय

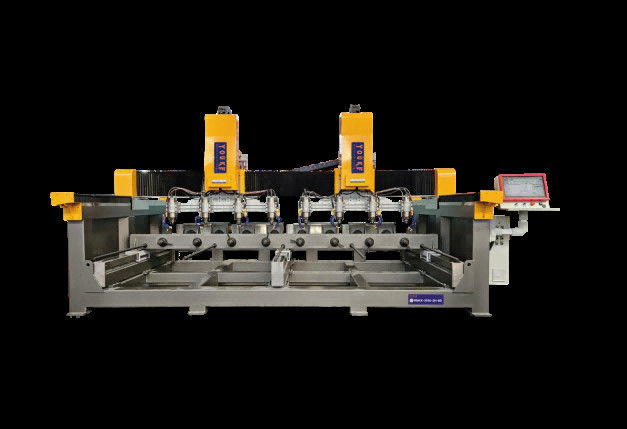

4-अक्षीय त्रि-आयामी उत्कीर्णन मशीन एक अत्यधिक जटिल सीएनसी उत्कीर्णन उपकरण है, जो बहु-आयामी त्रि-आयामी उत्कीर्णन कर सकती है।पारंपरिक तीन अक्षीय उत्कीर्णन मशीन की तुलना में, एक घूर्णन अक्ष जोड़ा जाता है, ताकि यह अधिक कोणों से काम के टुकड़े की सटीक मशीनिंग कर सके।
★ शंघाई वीहोंग कंपनी के विशेष मॉडल के लिए गोल नक्काशी उपकरण प्रणाली, चौथी धुरी b कर सकते हैंe360° घूर्णन संचालन;मुख्य रूप से रोमन स्तंभों, स्तंभों, ड्रम, गोल बालुस्ट्रेड, ड्रैगन स्तंभों, आंकड़ों और अन्य त्रि-आयामी नक्काशी प्रसंस्करण के लिए उपयोग किया जाता है;
★ मशीन के सिर भाग 2 ड्रैग 8 मोटर संरचना, Z दिशा चल रहा है अधिक स्थिर, सुपर मजबूत उपकरण की चलती ताकत बढ़ाने के लिए,एक स्वतंत्र ड्राइव ऑपरेशन का उपयोग कर अंगूठे की स्थिति, उच्च सटीकता, बेहतर नक्काशी परिणाम, उपकरण स्थिरता और स्थायित्व मजबूत है।
★ मुख्य सामान ब्रांड उच्च गति servo से चुना जाता है,1:7 प्लैनेटरी रिड्यूसर, तेज गति, उच्च परिशुद्धता, मजबूत स्थिरता;
★ Y-दिशा तेल-डुबकी को अपनाता है35 ट्रैक, Z-दिशा संरचना को मजबूत करती है35 ट्रैक, एक्स-दिशा तीन को अपनाता है30 ट्रैक
★ पूरी मशीन का चयन मोटी चौकोर ट्यूब वेल्डिंग, बीम वृद्धि, शरीर का वजन, मजबूत इस्पात के लिए आसान नहीं है, उपकरण का समग्र जीवन अधिक है।
विभिन्न मापदंड
| उत्पाद का नाम | 4-अक्षीय त्रि-आयामी उत्कीर्णन मशीन HM4X-3516-2H-8D |
| काम करने वाले टुकड़े का आकार | 350×1600×8 |
| फ़ीड ऊंचाई | ≤ 400 मिमी |
| रिक्त गति | 25 मीटर/मिनट |
| प्रसंस्करण की गति | 1-15 मीटर/मिनट |
| धुरी शक्ति | 7.5KW पानी से ठंडा धुरी |
| धुरी की गति | 6000~24000rpm/min |
| मोटर | 1.5kw/2.3kw AC डिजिटल सर्वो मोटर |
| कम करनेवाला | RV90:1,110रिड्यूसर |
| परिचालन वोल्टेज | AC380V/50Hz |
| फ़ाइल प्रारूप | जी-कोड/एचपीजीएल |
| नियंत्रण प्रणाली | वेईहोंग 4 अक्ष वैकल्पिक रेजर स्काईहाइड हैंडल |
| मशीन का आयाम | 5400 × 2900 × 3300 मिमी |
| वजन | 4500 किलो |
