उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
मॉडल संख्या: HM5X-1650-1HD
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: negotiable
पैकेजिंग विवरण: चौड़ाई 2200 x लंबाई 5200 x ऊंचाई 2350 मिमी
प्रसव के समय: 15 कार्यदिवस
भुगतान शर्तें: L/C,D/A
Platformdimensions: |
1800×5800mm |
Workpiece size: |
1600×5000 |
Feed height: |
≤500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
BT30-7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
(Qingchuan)RV121/141:1 |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
Taiwan SYNTEC 5Axis |
Machine dimension: |
2700×6000×2800mm |
Weight: |
4500kg |
Platformdimensions: |
1800×5800mm |
Workpiece size: |
1600×5000 |
Feed height: |
≤500mm |
Blank speed: |
25m/min |
Processing speed: |
1-15m/min |
Spindle power: |
BT30-7.5KW water-cooled spindle |
Spindle speed: |
6000~15000rpm/min |
Motor: |
1.5kw AC digital servo motor |
Reducer: |
(Qingchuan)RV121/141:1 |
OperatingVoltage: |
AC380V/50Hz |
File format: |
G-code/HPGL |
Control System: |
Taiwan SYNTEC 5Axis |
Machine dimension: |
2700×6000×2800mm |
Weight: |
4500kg |
परिचय
5-अक्षीय मशीन उपकरण के पांच अक्षों में आमतौर पर तीन रैखिक अक्ष X, Y और Z, और दो घूर्णन अक्ष A और B शामिल हैं।कई बार क्लैंपिंग और समायोजन की आवश्यकता को कम करना, और प्रसंस्करण सटीकता और दक्षता में सुधार।
★ ताइवान सिंटेक सर्वो मोटर द्वारा संचालित उपकरण,आरवी रिड्यूसर, तेज गति, उच्च परिशुद्धता, अच्छी स्थिरता;
★ पूरी मशीन X,Y,Z ट्रांसमिशन 35 आयात सीधी वर्ग रेल,असर क्षमता,स्थिर संचालन,उच्च मशीनिंग परिशुद्धता को अपनाता है;
★ निरंतर शक्ति BT30-7.5kw/800hz धुरी मोटर,मजबूत काटने की शक्ति,उच्च प्रसंस्करण दक्षता;
★ पूरी मशीन मोटी इस्पात पाइप वेल्डिंग को अपनाती है,मजबूत कठोरता विकृत करने के लिए आसान नहीं है,मशीन की असर क्षमता 3 टन से अधिक है
विभिन्न मापदंड

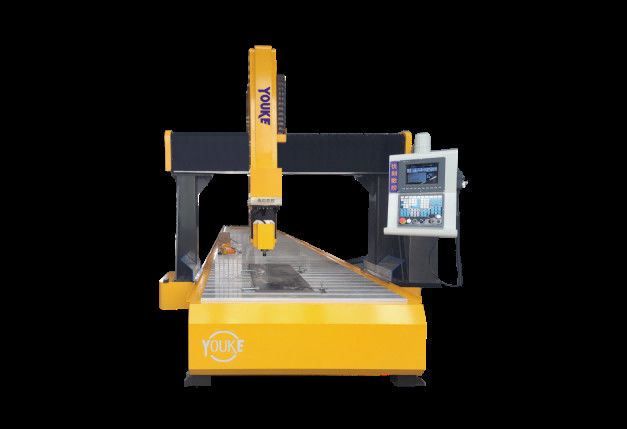

| उत्पाद का नाम | 5-अक्ष उत्कीर्णन और पीसने के लिए विशेष मशीन HM5X-1650-1HD |
| प्लेटफार्म आयाम | 1800×5800 मिमी |
| काम करने वाले टुकड़े का आकार | 1600×5000 |
| फ़ीड ऊंचाई | ≤500 मिमी |
| रिक्त गति | 25 मीटर/मिनट |
| प्रसंस्करण की गति | 1-15 मीटर/मिनट |
| धुरी शक्ति | BT30-7.5KW पानी से ठंडा धुरी |
| धुरी की गति | 6000~15000rpm/min |
| मोटर | 1.5kw AC डिजिटल सर्वो मोटर |
| कम करनेवाला | (चिंगचुआन) RV121/141:1 |
| परिचालन वोल्टेज | AC380V/50Hz |
| फ़ाइल प्रारूप | जी-कोड/एचपीजीएल |
| नियंत्रण प्रणाली | ताइवान SYNTEC 5Axis |
| मशीन का आयाम | 2700 × 6000 × 2800 मिमी |
| वजन | 4500 किलो |
